Los sistemas hidráulicos son fundamentales en los equipos industriales contemporáneos, impulsando desde equipos de fabricación hasta grandes camiones de construcción. En el núcleo de estos sistemas se encuentra un componente crítico que garantiza su seguridad y fiabilidad: la válvula de alivio.
Sin embargo, con varias opciones disponibles, es posible elegir entre un tratamiento de acción directa válvula de alivio y un válvula de alivio operada por piloto podría tener una influencia considerable en el rendimiento de su sistema.
La selección de la válvula de alivio puede marcar la diferencia entre una protección adecuada del sistema y una posible falla del equipo.
Esta referencia detallada le ayudará a comprender las principales distinciones entre válvulas de alivio de presión de acción directa y válvulas de alivio operadas por piloto, lo que le permitirá realizar una selección informada para su aplicación particular.
¿Qué es una válvula de alivio de acción directa?
Antes de analizar características específicas, debe comprender cómo estos componentes críticos protegen sus sistemas hidráulicos. válvula de alivio de acción directa Es el principal dispositivo de seguridad de su sistema, que evita que se acumule una presión excesiva que podría dañar su equipo.

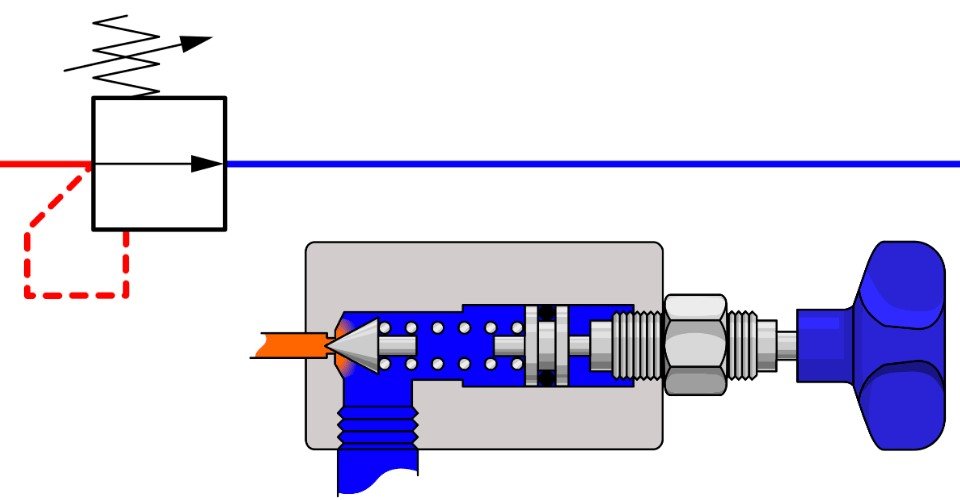

Símbolo de válvula de alivio de acción directa
El válvula de alivio de acción directa El símbolo es una representación sencilla pero reconocible que encontrará al consultar diagramas de sistemas hidráulicos. En los diagramas de sistemas, el símbolo se reconoce fácilmente porque representa un cuadrado con flechas diagonales que indican la función de alivio de presión.
Diseño básico y principio de funcionamiento
La idea básica detrás de cómo funciona el válvula de alivio de presión de acción directa El funcionamiento es sencillo. Imagínelo como una puerta accionada por resorte que se abre cuando la presión es excesiva. Así es como funciona: un resorte mantiene un asiento sobre un vástago o bola; la presión del sistema actúa directamente contra él; el vástago se eleva cuando la presión supera la fuerza del resorte; y el exceso de fluido pasa a través de la válvula hacia el tanque.
Gracias a su diseño sencillo, estas válvulas funcionan de forma constante y fiable. No requieren operaciones complejas ni fases piloto de las que preocuparse.
Aplicaciones de las válvulas de alivio de acción directa
Estas válvulas son ideales para aplicaciones que requieren reacción rápida, caudales moderados, rentabilidad y simplicidad. Se encuentran frecuentemente en equipos hidráulicos móviles, maquinaria industrial pequeña, equipos de prueba y circuitos de protección piloto.
Ventajas de las válvulas de alivio de acción directa
- Respuesta rápida a los picos de presión
- Operación simple y confiable
- Costo inicial más bajo
- Fácil mantenimiento y resolución de problemas
- Tamaño compacto
- Funcionamiento estable en la mayoría de las condiciones.
- Ajuste directo de la presión
Desventajas de la válvula de alivio de acción directa
- Anulación de presión más alta
- Capacidad de flujo limitada
- Control de presión menos preciso en caudales altos
- Fatiga primaveral a lo largo del tiempo
- Mayor pérdida de energía en servicio continuo
- Rangos de presión limitados por resorte
¿Qué es una válvula de alivio operada por piloto?
Cuando su sistema hidráulico requiere un control de presión preciso y una mayor capacidad de flujo, puede considerar un válvula de alivio operada por pilotoEstas válvulas complejas mejoran el concepto clásico de válvula de alivio al introducir un diseño único de dos etapas que proporciona más control y eficiencia.
Símbolo de válvula de alivio operada por piloto
El señal de válvula de alivio operada por piloto Parece más sofisticada que su equivalente de acción directa. Un pequeño triángulo adicional sobre el símbolo de la válvula principal representa la etapa piloto, que controla el asiento principal. Este símbolo único permite reconocer inmediatamente estas válvulas en los diagramas del sistema.
Diseño básico y principio de funcionamiento
El Principio de funcionamiento de la válvula de alivio de presión operada por piloto Se basa en un funcionamiento único de dos etapas. La presión del sistema actúa tanto sobre el asiento principal como sobre una válvula piloto más pequeña. Esto es lo que hace especial a este diseño:
El asiento principal se mantiene equilibrado en condiciones normales, sujeto por la presión del sistema, en lugar de únicamente por la fuerza del resorte. Este equilibrio de presión proporciona un control más preciso y una menor sobrepresión que las válvulas de acción directa.
Cuando la presión supera el punto predeterminado, la etapa piloto se abre primero. Esto genera una diferencia de presión en el asiento principal, obligándolo a elevarse y liberar el exceso de presión. La etapa piloto funciona principalmente como un controlador preciso para la válvula principal.
Aplicaciones de válvulas de alivio operadas por piloto
Estas válvulas avanzadas son ideales en situaciones exigentes que requieren precisión y gran capacidad de caudal. Un buen ejemplo son los grandes sistemas hidráulicos industriales, como equipos de generación de energía, equipos industriales pesados, sistemas de control de procesos y circuitos de protección de presión crítica.
Los encontrará especialmente útiles en situaciones que necesiten ajuste de presión remoto o integración de control electrónico.
Ventajas de las válvulas de alivio operadas por piloto
Algunas de las ventajas de las válvulas de alivio operadas por piloto son:
- Excelente precisión en el control de presión, con mínima desviación de los puntos de ajuste.
- Anulación de baja presión para un funcionamiento más estable y confiable del sistema.
- Manejo de alta capacidad de flujo con mínimo desperdicio de energía.
- Flexibilidad operativa con múltiples configuraciones de presión y control remoto.
- Rendimiento constante en todos los rangos de flujo durante el funcionamiento continuo.
- Reducir los gastos operativos mejorando la eficiencia del sistema.
- Especialmente adecuado para aplicaciones industriales difíciles.
- Se mantiene un control estricto de la presión incluso en circunstancias cambiantes del sistema.
Desventajas de las válvulas de alivio operadas por piloto
Algunas de las desventajas de las válvulas de alivio operadas por piloto son:
- Precio de compra inicial más alto en comparación con tipos de válvulas más simples.
- Una arquitectura más sofisticada crea puntos potenciales de falla adicionales.
- Reacción más lenta a picos de presión abruptos en comparación con las válvulas de acción directa.
- Riesgo de fallas en el circuito piloto que comprometan el rendimiento general.
- Necesidades de mantenimiento más estrictas.
- Más sensible a la contaminación del fluido.
- Se requieren requisitos de limpieza de fluidos más estrictos en todo el sistema.
- Procesos de resolución de problemas más complicados cuando surgen errores.
Conclusión
Elegir entre una válvula de alivio de acción directa y un válvula de alivio operada por piloto Tiene una influencia considerable en el rendimiento y la fiabilidad de su sistema hidráulico. Cada tipo presenta características diferentes, adecuadas para diversas aplicaciones y requisitos.
Contacto HYDRAFLU Para obtener asesoramiento experto sobre cómo elegir la válvula de alivio ideal para sus necesidades específicas. Nuestro equipo de profesionales le ayudará a analizar sus necesidades y a seleccionar la mejor solución para garantizar la seguridad y el rendimiento de su sistema.
