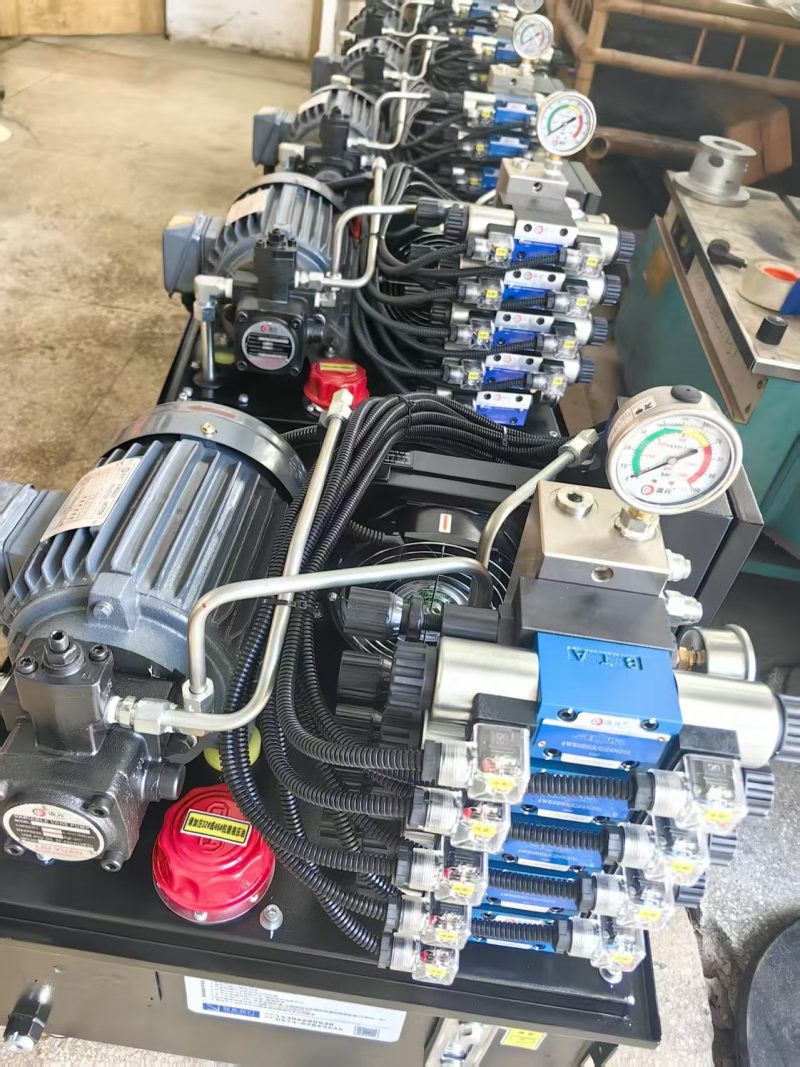

Основная задача золотникового клапана — управлять направлением потока энергии путём объединения или переключения каналов. Выбор типа управления — масляным или воздушным — зависит от системы, в которой используется золотниковый клапан. Сейчас я расскажу в основном о золотниковом клапане. гидравлическая система.
Давайте научимся читать схему золотникового клапана и её изображение на чертеже системы. Это поможет вам понять принцип работы различных конфигураций золотникового клапана.
Каков принцип работы золотникового клапана?
Конструкция золотникового клапана

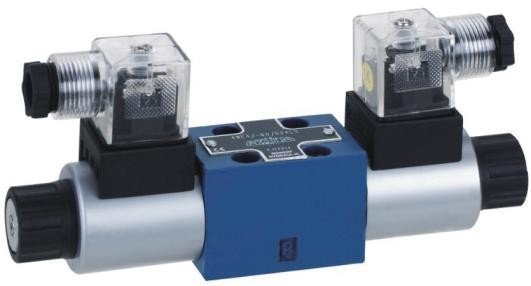

Золотниковый клапан – это своего рода распределительный клапан. Его основным компонентом является цилиндрический золотник, который перемещается внутри соответствующей втулки или корпуса, открывая и закрывая пути потока между различными портами, направляя поток жидкости в гидравлических системах.
Давайте сначала изучим схему гидравлического золотникового клапана и её изображение на чертеже системы. Это поможет вам понять принцип работы различных конфигураций золотникового клапана.
Объясните работу золотникового клапана

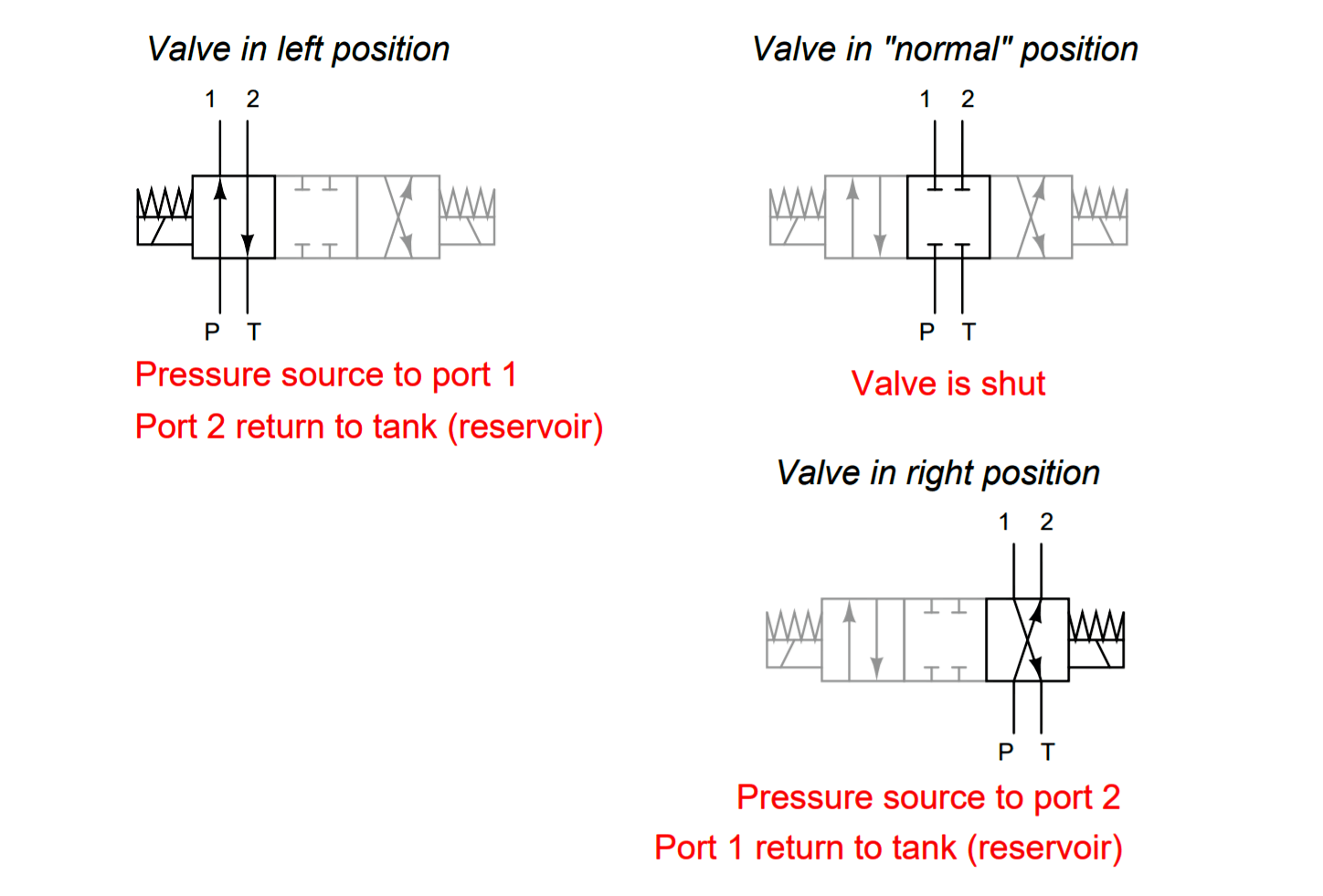

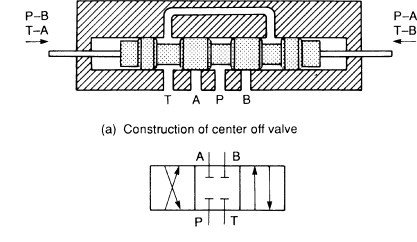

Рассмотрим принцип работы гидравлического золотникового клапана на примере обычного направляющего распределителя. На схеме выше показана схема масляного контура электромагнитного клапана с закрытым центром, а также схема соответствующего золотникового клапана.
В обесточенном состоянии золотник обычно удерживается в исходном положении пружиной. В этом состоянии поток жидкости перекрыт из всех четырёх портов. Порты A и B подключены к цилиндрам, порт P — к двигателю и насосу, порт T — к резервуару.
При подаче питания на соленоид генерируемая электромагнитная сила толкает или тянет катушку, сжимая пружину и перемещая её во второе или третье положение. Если катушка смещена вправо, это новое положение изменяет пути потока: из порта P в порт B, из порта A в порт T. Если катушка смещена в противоположном направлении, пути потока будут из порта P в порт A, из порта B в порт T.
Как читать схему гидравлического золотникового клапана

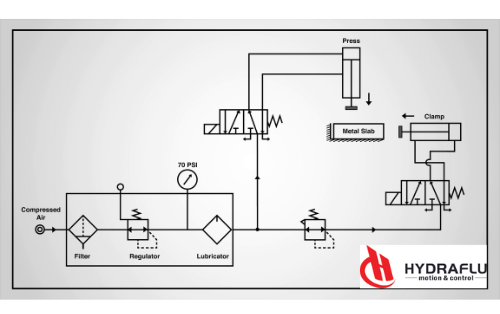

Теперь мы можем узнать, как золотниковый клапан изображается на инженерных чертежах и как читать схематический чертеж золотникового клапана.
Символ и схема золотникового клапана
В инженерных чертежах, гидравлические условные обозначения Предоставляют подробную информацию о представляемом клапане. Поэтому крайне важно понимать символы, чтобы определить направление движения золотникового клапана.
Символы показывают:
- Методы приведения в действие
- Количество позиций
- Пути потока
- Количество портов, которые имеет клапан
Схема золотникового клапана состоит из прямоугольников, обозначающих количество возможных положений клапана. Каждый прямоугольник содержит несколько линий и стрелок, которые показывают пути движения потока. Символы по обеим сторонам прямоугольника указывают на способ приведения в действие, например, электромагнитные катушки, пружины или пилотное управление для переключения золотника клапана.
Принципиальные схемы для конфигураций распространенных золотниковых клапанов
Ниже представлены схемы основных типов клапанов, упомянутых в статье. Внешние линии, подключенные к прямоугольникам, обозначают порты (P, T, A, B и т. д.). Внутренние линии и стрелки показывают пути потока для каждого положения.
1. 2/2-клапан (2-ходовой, 2-позиционный)
Это простой двухпозиционный клапан. Приводится в действие электромагнитной катушкой. Его функция — управление потоком между входом (P) и выходом (A).
- Положение 1 (слева): линия, соединяющая порты P и A, показывает, что поток может проходить через клапан.
- Положение 2 (справа): перекрытая линия означает, что путь закрыт. Движение транспорта невозможно.
2. 3/2-клапан (3-ходовой, 2-позиционный)
Этот клапан обычно используется для управления цилиндрами одностороннего действия. По умолчанию он часто находится в положении с пружинным возвратом. Его функция заключается в том, что в одном положении он подаёт давление на привод (A). В другом положении он выпускает воздух из привода (A к T).
Чтение диаграммы:
- Активированное положение (левое): давление (P) поступает в рабочий порт (A). Порт бака (T) заблокирован.
- Положение возврата (правое): рабочий порт (A) соединён с баком/выпускным отверстием (T). Давление (P) блокируется. Это позволяет пружине в цилиндре одностороннего действия втягиваться, выталкивая жидкость через T.
Чтение диаграммы:
- Положение по умолчанию (слева): рабочий порт (A) соединяется с портом бака (T). Давление (P) блокируется. Это позволяет пружине в цилиндре одностороннего действия втянуться, выталкивая жидкость через порт T.
- Положение возврата (правое): рабочий порт (A) заблокирован. Давление (P) подключено к баку/выхлопной трубе (T).
Чтение диаграммы:
- Положение по умолчанию (слева): рабочий порт (A) соединяется с портом бака (T). Давление (P) блокируется. Это позволяет пружине в цилиндре одностороннего действия втянуться, выталкивая жидкость через порт T.
- Положение возврата (правое): давление (P) поступает в рабочий порт (A). Порт бака (T) заблокирован.
3. Клапан 4/2 (4-ходовой, 2-позиционный)
Этот тип клапана обычно используется для управления цилиндрами двустороннего действия. Его функция заключается в том, что в одном положении он подаёт давление на привод (A) и одновременно выпускает воздух из привода (B к T). В другом положении он подаёт давление на привод (B) и одновременно выпускает воздух из привода (A к T).
Чтение диаграммы:
- Положение по умолчанию (слева): давление (P) поступает в рабочий порт (A), порт (B) соединяется с портом бака (T)
- Положение возврата (правое): давление (P) поступает в рабочий порт (B). Порт (A) соединяется с портом (T) бака.
Чтение диаграммы:
- Положение по умолчанию (слева): клапан заблокирован. Пути потока через клапан отсутствуют.
- Положение возврата (правое): давление (P) поступает в рабочий порт (B). Порт (A) соединяется с портом (T) бака.
4. Клапан 4/3 (4-ходовой, 3-позиционный) – четыре общие конфигурации центра
Это самый важный клапан для гидравлических систем. Отличительной особенностью является центральное положение.
1. Клапан с закрытым центром
В центральном положении все порты заблокированы.
Останавливая поток насоса, он блокирует привод, предотвращая перемещение, а для этой функции необходим предохранительный клапан насоса.
2. Клапан с открытым центром
Порт P, порт A и B подключены к порту T.
Функция этого клапана, как показано на схеме, заключается в разгрузке насоса путем перевода привода в нейтральное положение.
3. Тандемный центральный клапан
Порт P соединен с T в центре, а A и B заблокированы.
Этот клапан разгружает насос, возвращая поток в бак под низким давлением, тем самым блокируя привод на месте.
4. Клапан с поплавковым центром
Порт P заблокирован, а порты A, B и T подключены
Этот графический символ золотникового клапана показывает, что его функция заключается в поддержании постоянного давления насоса при нейтральном положении привода.
Как использовать схемы гидравлических золотниковых клапанов
Следуйте маршрутам
Следуйте линиям и стрелкам в соответствующем поле для каждого положения клапана. Определите активные и неактивные клеммы.
Относится к приводу
Действие привода (выдвижение, втягивание, блокировка или плавающее положение) можно определить, определив состояние клемм A и B.
Оцените систему
Эффективность, энергоэффективность и безопасность системы напрямую зависят от конфигурации центрального положения.
