Według badań przeprowadzonych przez producentów podzespołów hydraulicznych, instytuty badawcze branży i ekspertów ds. konserwacji na całym świecie, zanieczyszczenie olej hydrauliczny Jest główną przyczyną awarii układów hydraulicznych. Uważa się, że odpowiada za ponad 85% takich awarii. Substancje zanieczyszczające olej hydrauliczny to m.in. cząstki stałe, woda i substancje chemiczne. Zanieczyszczony olej hydrauliczny przyspiesza zużycie podzespołów układu hydraulicznego i prowadzi do awarii operacyjnych, co może skutkować kosztownymi przestojami i zagrożeniami bezpieczeństwa.
Praktyka naszej firmy dowiodła, że skuteczna kontrola zanieczyszczeń może zmniejszyć zużycie podzespołów o ponad 40% i znacząco obniżyć wskaźnik awaryjności maszyn i urządzeń. Dowiedz się więcej Jak usunąć wodę z oleju hydraulicznego.
Jak zdefiniować zanieczyszczenie olejem
Kontrola czystości polega na ustaleniu mierzalnego poziomu czystości i potwierdzeniu poprzez pomiar, czy olej hydrauliczny spełnia i utrzymuje się w tym zakresie. Koncentruje się ona na “stanie” zanieczyszczenia oleju.
Ustanawianie standardów
Na podstawie wymagań stawianych najdokładniejszym elementom układu hydraulicznego (takim jak serwozawory i zawory proporcjonalne) ustala się docelowy poziom czystości. Zazwyczaj przyjmuje się normę ISO 4406 (np. 18/16/13 lub 15/13/10. Im mniejsze wartości, tym czystszy olej).
Pomiary i monitorowanie
Regularnie pobieraj próbki oleju z układu i wykorzystuj sprzęt, taki jak liczniki cząstek, do analizy laboratoryjnej w celu uzyskania aktualnego kodu poziomu czystości.
Jak kontrolować zanieczyszczenie oleju
Kontrola zanieczyszczeń oznacza podejmowanie szeregu proaktywnych działań i metod w celu zapobiegania przedostawaniu się zanieczyszczeń do systemu i usuwania zanieczyszczeń, które już się w nim znajdują.
- Sprawdź wszystkie podzespoły układu hydraulicznego, aby zapobiec przedostawaniu się zanieczyszczeń powstałych podczas obróbki do układu olejowego.
- Uszczelnij punkty wnikania zanieczyszczeń (takie jak uszczelki, filtry odpowietrzające zbiorniki itp.).
- Wprowadź regularny monitoring/oczyszczanie (filtry online, analiza płynów).
ISO 4406: Uniwersalny standard czystości hydraulicznej
Norma ISO 4406, Kodowanie poziomu czystości, określa stopień zanieczyszczenia płynu hydraulicznego poprzez zliczanie cząstek przy trzech progach (4 µm, 6 µm, 14 µm), stanowiąc standard do określania i kontroli zanieczyszczenia oleju.
Po pierwsze, jako specjaliści w dziedzinie hydrauliki, możemy korzystać z profesjonalnych instrumentów, takich jak liczniki cząstek oleju, do wykrywania zanieczyszczeń. Zgodnie z normą ISO 4406 określamy poziomy zanieczyszczeń. Następnie, na podstawie wymaganych poziomów zanieczyszczeń w odpowiednich elementach hydraulicznych, możemy ocenić, czy olej wymaga oczyszczenia lub wymiany, aby…aby zapewnić prawidłowe funkcjonowanie urządzeń hydraulicznych.
Rozszyfrowanie
Wpływ różnych rozmiarów cząstek jest różny dla różnych komponentów hydraulicznych. Bardziej precyzyjne części mają wyższe wymagania dotyczące czystości oleju.
• ≥4µm: Uszkadza precyzyjne elementy (zawory serwomechanizmów/proporcjonalne)
• ≥6µm: Przyspiesza zużycie pompy/cylindra
• ≥14µm: powoduje blokady/przywieranie zaworów
Interpretacja kodu:

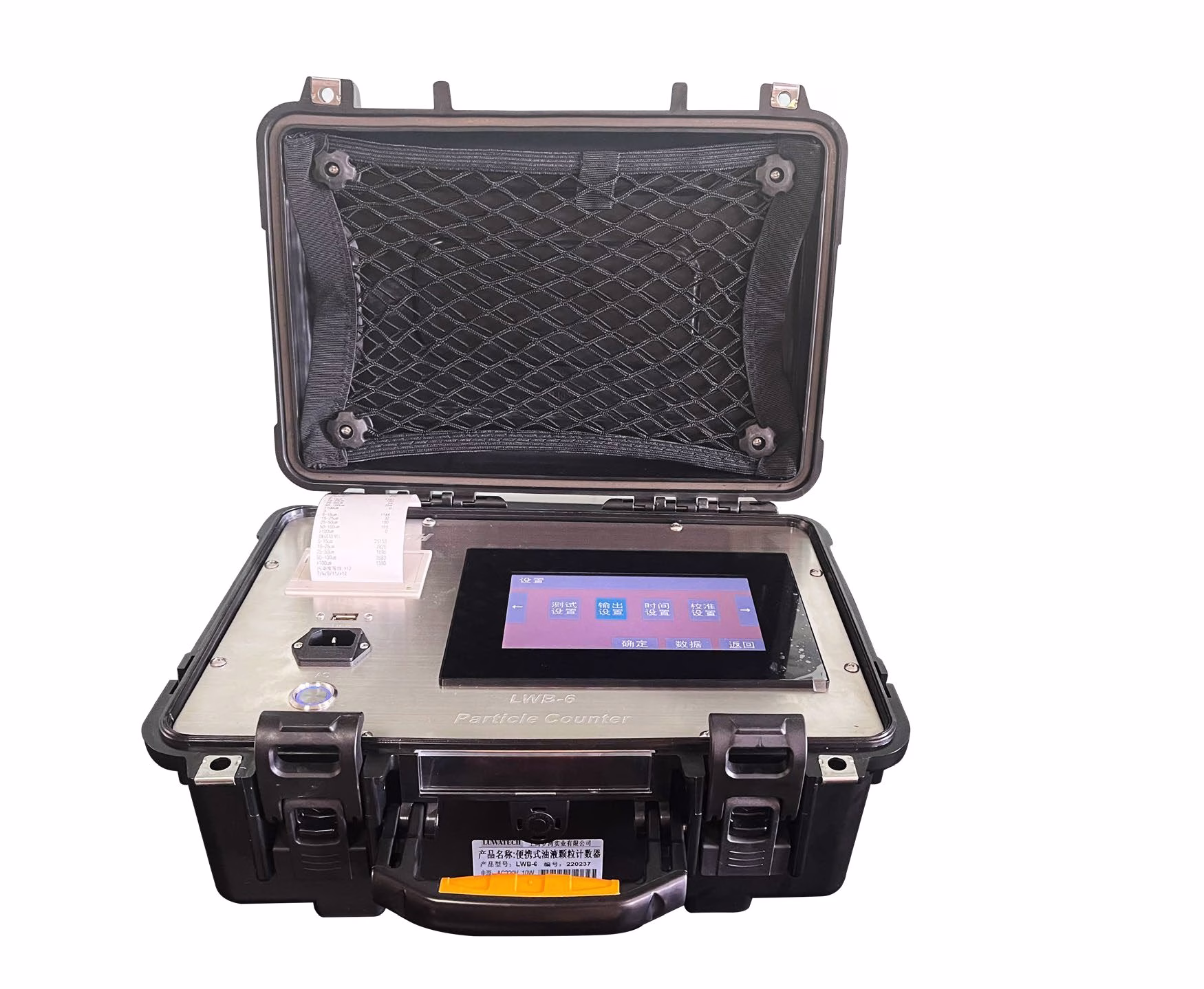

Najpierw przedstawię raport wygenerowany przez licznik cząstek oleju Hydraflu, aby wyjaśnić i pokazać, jak stosować normę ISO 4406 i jej system kodowania.
Spójrz na notatkę po lewej stronie – to raport oparty na normie ISO 4406. Objętość próbki oleju testowego wynosiła 10 ml, a przeprowadzono łącznie 3 testy. Raport zawiera liczbę cząstek odpowiadającą trzem progom wielkości dla każdego testu. Na koniec wykorzystaliśmy średnią liczbę cząstek na mililitr do określenia stanu oleju, która wynosi: ≥4 µm: 22,7, ≥6 µm: 8,2, ≥14 µm: 2,4.
Następnie, korzystając z uproszczonej tabeli referencyjnej ISO 4406, którą stworzyłem poniżej, wyszukaliśmy odpowiadające jej kody. To pozwoliło nam ustalić, że kod czystości dla tej próbki oleju to 12/10/8.
Wyznaczanie celów czystości hydraulicznej
Dostosuj cele do krytyczności sprzętu:
| Aplikacja | Cel ISO 4406 | Przykłady sprzętu |
|---|---|---|
| Precyzyjna hydraulika serwo | 15/13/10 | Formierki wtryskowe, maszyny CNC |
| Systemy sterowania turbinami | 16/14/11 | Regulatory wysokiej temperatury/ciśnienia |
| Maszyny mobilne | 17/15/12 | Koparki, obwody główne dźwigów |
| Ciężkie przekładnie przemysłowe | 18/16/13 | Przekładnie metalurgiczne/górnicze |
Kluczowe kroki wdrażania
- Protokół pobierania próbek:
- Próbka z płynącego płynu (główne przewody powrotne)
- Użyj punktów reprezentatywnych (linie powrotne, filtr w dół)
- Częstotliwość monitorowania:
- Nowe/przebudowane systemy: co tydzień
- Normalna praca: Miesięczna/kwartalna
- Systemy krytyczne: monitorowanie online w czasie rzeczywistym
- Środki kontroli:
- Filtry o wysokiej wydajności (np. β₅₀₀≥2000 dla systemów serwo)
- Zamknięte systemy transferu płynów
- Regularna analiza płynów (liczba cząstek, zawartość wody, liczba kwasowa)
Zwrot z inwestycji w kontrolę zanieczyszczeń
