ما هو الهيدروليكي تخطيطي الرمز؟ من أي معيار؟
رموز المخططات الهيدروليكية: كثير من العاملين في مجال الهيدروليك على دراية بها، لما لها من دور بالغ الأهمية في النظام الهيدروليكي. فهي تساعد المهندسين والفنيين على فهم مبدأ عمل كل مكون من مكونات النظام الهيدروليكي بسرعة.
خلال تواصلي مع العملاء، لاحظتُ أن استخدام الهيدروليك يزداد انتشارًا، بل ويزداد أيضًا عدد الأشخاص الذين يتعاملون معه. بالنسبة لمن لم يسبق لهم العمل في الهيدروليك، لا يعرفون من أين يبدأون في تصميم الأنظمة الهيدروليكية وإصلاحها وصيانتها. للمساعدة في فهم النظام الهيدروليكي، اخترتُ بعض الرموز الهيدروليكية الشائعة الاستخدام، بما في ذلك مجموعة متنوعة من المكونات الهيدروليكية، مثل: المضخات الهيدروليكية, الصمامات الهيدروليكية، والأسطوانات الهيدروليكية، وغيرها. لكل رمز شكله وتعريفه الخاص، مما يُمكّن من وصف مكونات النظام الهيدروليكي وتمثيلها بدقة.
لا تُرسم الرموز الهيدروليكية عشوائيًا، بل تخضع لقواعد محددة، وهذا البند هو المعيار الوطني ISO 14617-1:2002، المُخصص لفنيي الهيدروليك في مختلف البلدان لتسهيل التواصل الفني. انظر معايير ISO للرموز الهيدروليكية.
اشرح بعض الرموز واحدا تلو الآخر حسب الوظيفة
الرمز الأساسي
رمز الخط المستمر - خط تدفق مثل الأنبوب الهيدروليكي
رمز الخط المتقطع - خط الطيار (التحكم)، خط الصرف، خط التنظيف
إطار لمكونين أو أكثر
خط التحكم الكهربائي
مجموعة الخرطوم
خطان سائلان متقاطعان (لا يوجد اتصال)
ربط خطين للسوائل
رمز الخزان
تصريف إلى الخزان
العودة إلى الخزان
رمز المحرك الكهربائي
محرك كهربائي- مصدر الطاقة للنظام
مضخة يدوية رمز
مضخة يدوية
تقدم شركة Hydraflu مجموعة كاملة من المضخات اليدوية الهيدروليكية والخزانات/الأحواض المتوافقة معها.
رمز المحرك الهيدروليكي
إزاحة ثابتة، اتجاه دوران واحد، تصريف داخلي للعلبة
إزاحة ثابتة، دوران ثنائي الاتجاه
مضخة هيدروليكية رمز
إزاحة ثابتة، اتجاه واحد للدوران، اتجاه واحد للتدفق، تصريف داخلي للعلبة
إزاحة ثابتة،, دوران ثنائي الاتجاه
أسطوانة هيدروليكية رمز
أسطوانة أحادية الفعل
أسطوانة مزدوجة الفعل (قضيب واحد)
أسطوانة مزدوجة الفعل (قضبان مزدوجة)
أسطوانة أحادية الفعل مع شوط عودة عبر زنبرك
أسطوانة أحادية الفعل ("مكبس")
أسطوانة مع وسائد قابلة للتعديل
أسطوانة ذات توسيد غير قابل للتعديل
رمز صمام التحكم الاتجاهي
صمام 2/2 (منفذان، موضعان)
صمام 3/2 (3 منافذ، 2 موضع)
صمام 4/2 (4 منافذ، 2 موضع)

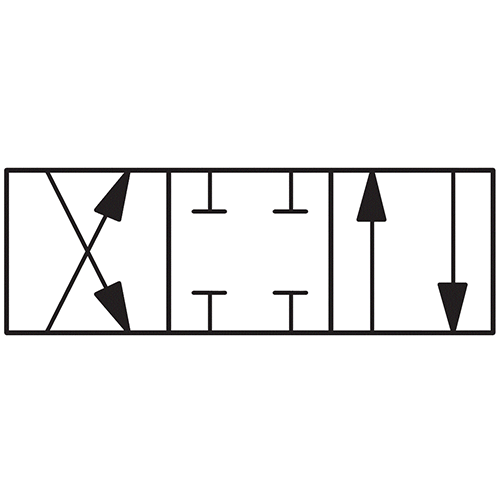

صمام 4/3 (4 منافذ، 2 موضع)
رمز صمام الانزلاق
التحكم في الضغط مغلق عادة، نسبة المساحة: 1
التحكم الاتجاهي، نسبة المساحة: >0.5
التحكم الاتجاهي، نسبة المساحة: <0.5
رمز المجمع
مُراكم الحجاب الحاجز
مجمع المثانة
مُراكم المكبس
طريقة التحكم في الصمام

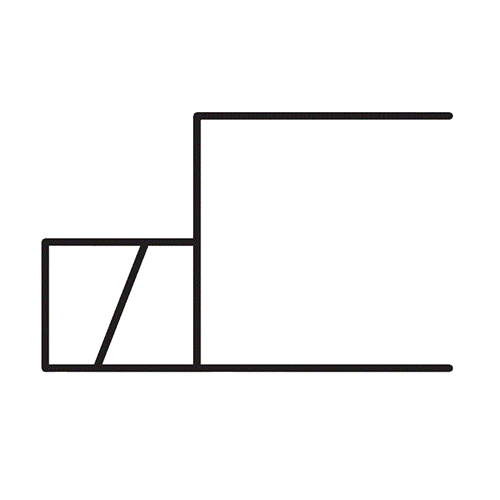

التحكم في الملف اللولبي
التحكم في الملف اللولبي النسبي
التحكم بالرافعة
كهروهيدروليكي (تشغيل تجريبي)
هيدروليكي (يتم تشغيله بواسطة طيار)
ربيع
زر
الاحتجاز
صمام تخفيف الضغط
التشغيل المباشر
عملية تجريبية
صمام تخفيض الضغط رمز
عملية الاتجاه
عملية تجريبية
صمام تخفيض ثلاثي الاتجاهات يعمل مباشرة
صمام الفحص رمز
صمام فحص بدون زنبرك
صمام فحص مع زنبرك
صمام فحص مع تصريف (يعمل بالتوجيه)
رمز صمام الخانق
صمام الخانق بفتحة قابلة للتعديل
صمام الخانق بفتحة قابلة للتعديل، وصمام فحص التدفق العكسي
صمام الخانق المعوض للضغط مع فتحة قابلة للتعديل
تعويض الضغط، ثلاث طرق لصمام الخانق
رمز الفلتر
فلتر
رمز المبادل الحراري
تبادل الحرارة
رمز مقياس التدفق
مقياس التدفق
خاتمة
هذه بعض الرموز الهيدروليكية المستخدمة بشكل شائع، إذا كان هناك أي مكان غير دقيق أو غير كامل، يرجى الاتصال بنا والكتابة إلينا، ونحن نقبل ذلك بتواضع.
