Valvola di ritegno a comando singolo PCC.0830B
» Pmax = 250 bar (3.600 psi)
» Qmax = 25 l/min
» Perdita interna: max 1 goccia/min a 207 bar (3.000 psi)
» Rapporto pilota: 3:1
» Cavità: CTC.10-3W
» Kit guarnizioni: SKC.10-3W2
» Coppia di installazione
– Valvola: max. 27 N∙m
- Caratteristica
- Scheda dati

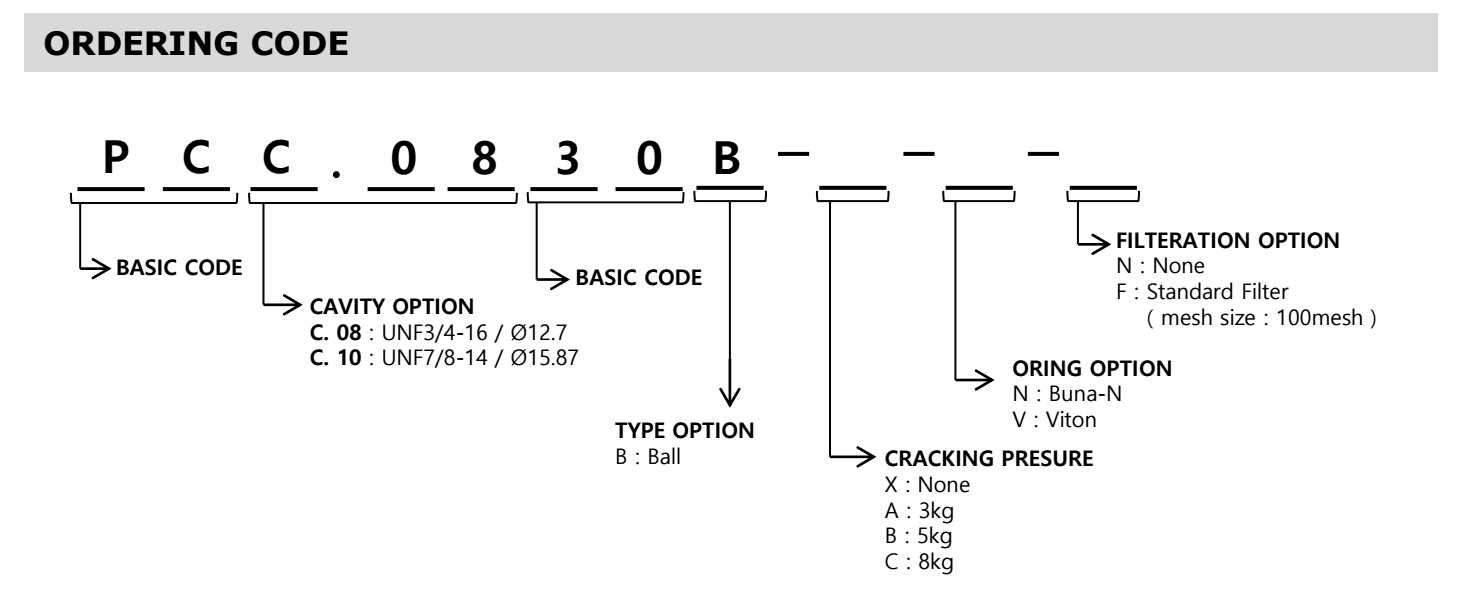

- Come ordinare
A VITE, A CARTUCCIA, AZIONATO DAL PILOTA
TIPO DI PALLA
» Valvola di ritegno pilotata a sfera, con attacco filettato, da utilizzare nei circuiti di blocco o mantenimento del carico.
» La valvola consente il passaggio del flusso da ② a ③ mentre normalmente blocca
flusso da ③ a ②. Il flusso sarà consentito da ③ a ② quando viene applicata pressione alla porta ①.
» Pmax = 250 bar (3.600 psi)
» Qmax = 25 l/min
» Perdita interna: max 1 goccia/min a 207 bar (3.000 psi)
» Rapporto pilota: 3:1
» Cavità: CTC.10-3W
» Kit guarnizioni: SKC.10-3W2
» Coppia di installazione
– Valvola: max. 27 N∙m
» Cavità comune dell'industria.
» La sede della sfera è temprata e rettificata per garantire basse perdite e lunga durata.
» Dimensioni compatte.
» Opzione pressione di rottura: sono disponibili opzioni con molle diagonali su richiesta.
» Opzione cavità: PCC.1030B
» La dimensione delle maglie di filtrazione è disponibile su richiesta.
Simbolo della valvola di ritegno a comando singolo:
Dimensione:
Cavità:
Prestazione:
Una valvola di ritegno pilotata funge da blocco idraulico nel circuito per bloccare i cilindri idraulici sotto carico.
Una valvola di blocco idraulica blocca il flusso inverso come una normale valvola di ritegno, ma necessita di una linea di controllo aggiuntiva per aprire il flusso in avanti.
