Você provavelmente conhece aquelas máquinas gigantescas que levantam toneladas de aço ou destroem concreto. Talvez você se pergunte de onde vem toda essa força. É a pressão hidráulica. Assim como outros requisitos de projeto mecânico, a pressão hidráulica também é calculada e projetada antes de colocar as máquinas hidráulicas em funcionamento. Neste artigo, você aprenderá como calcular a pressão hidráulica.
Entendendo os componentes básicos de um sistema hidráulico
Para entender completamente a pressão hidráulica, é preciso relembrar os componentes básicos de um sistema hidráulico. Um sistema hidráulico consiste em bombas hidráulicas, válvulas, cilindros e óleo hidráulico juntamente com alguns atuadores, todos trabalhando em perfeita harmonia. A bomba hidráulica é o coração do sistema, responsável por impulsionar o fluido hidráulico através dos tubos.
As válvulas hidráulicas controlam para onde o fluido deve ir, e o cilindro converte essa pressão em força mecânica. Para entender isso de forma simples, imagine que você está pressionando uma seringa cheia de óleo. Um sistema hidráulico funciona com o mesmo princípio, mas em uma escala muito maior, capaz de levantar até mesmo um prédio inteiro, se necessário.
Fórmula para Cilindros e Atuadores:
Símbolo | Descrição | Unidades |
Q | Taxa de fluxo | l/min |
UM | Área líquida | Cm2 |
v | Velocidade do Pistão | m/s |
| F | Vigor | N |
| p | Pressão | Bar |
| D | Diâmetro do cilindro | cm |
d | Diâmetro da haste | cm |
V | Volume | litros |
| L | Comprimento do curso | cm |
| t | Tempo de AVC | seg |
Área líquida do lado do pistão: A = (π×D^2)/4
Lado da haste da área líquida: A= π/4× (D^2-d^2)
Força do cilindro: F = A × p × 10
Volume do cilindro: V = (A × L) / 1000
Vazão necessária: Q = A × v × 6
Tempo de batimento: t = (0,06 × A × L)/Q
Ou Tempo de Golpe: t = (60 × v )/Q
Potência: P = (F × V)/1000
Fórmula para Bombas e Motores:
Símbolo | Descrição | Unidades |
Q | Taxa de fluxo | l/min |
V | Deslocamento | cc |
n | Velocidade do eixo | rpm |
| P | Poder | kW |
T | Torque | Nm |
p | Pressão | Bar |
Potência – Bomba: P = (Q ×p)/600
Potência – Motor: P= (T×n)/9549
Vazão: Q = (V × n)/1000
Torque: T= (p×V)/(20×π)

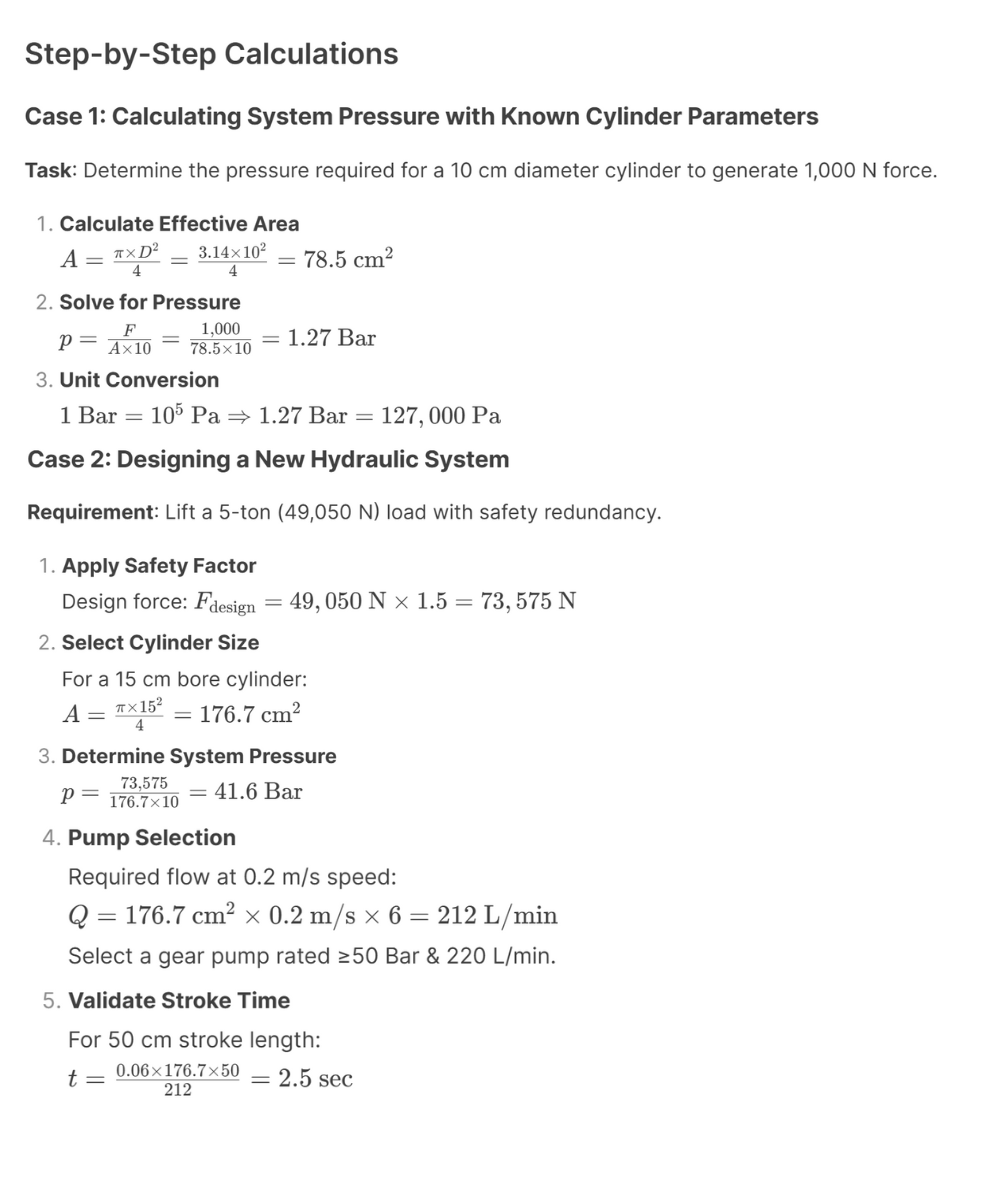

Regras de projeto fundamentais
- Consistência da unidade: Usar estritamente cm² para área, Bar para pressão, e N pela força.
- Margem de segurançaOperar com pressão nominal do componente ≤80%.
- Eficiência energéticaVerifique a alimentação usando P=(Q×p)/600
- Validação dinâmica: Usar t=(0,06×A×L)/Q Para verificar os tempos de ciclo.
Nota críticaSistemas subdimensionados apresentam risco de falha; sistemas superdimensionados desperdiçam energia. Sempre valide com software de simulação hidráulica.
